FAQ Bausätze
Build your Legend Porsche 911 Carrera RS 2.7
Aufbauschritt 17
Wenn ich den Einschaltknopf drücke, höre ich keinen Motorsound!
Bitte prüfen Sie folgende Arbeitsschritte:
- Haben Sie alle Stecker an den dafür vorgesehenen Anschlüssen fest angebracht?
- Berührt der Einschaltknopf den darunterliegenden Kontakt?
- Sind neue Batterien eingelegt?
Escape Room Box „Im Reich des Lichts“
Diese Hilfe wurde von Autor und Verlag mit großer Sorgfalt erstellt. Hier werden die Rätsel und Lösungen des Elektronik Escape-Rooms der Reihe nach aufgeführt. Du findest die zum jeweiligen Rätsel gehörenden Artikel des Begleitheftes und Hinweise zur Lösung der Aufgaben samt Lösungscodes.
Lösungsstrategie
Grundsätzlich sind Hinweise zur Lösung der Aufgabe im mit „R“ gekennzeichneten Artikel des Begleitheftes enthalten. Wird, in welcher Form auch immer, die Eingabe einer Zahl erforderlich, ist es eine gute Idee zu überlegen das wievielte Rätsel man gerade bearbeitet und die entsprechende Zahl auszuprobieren.
Schaltungsaufbau

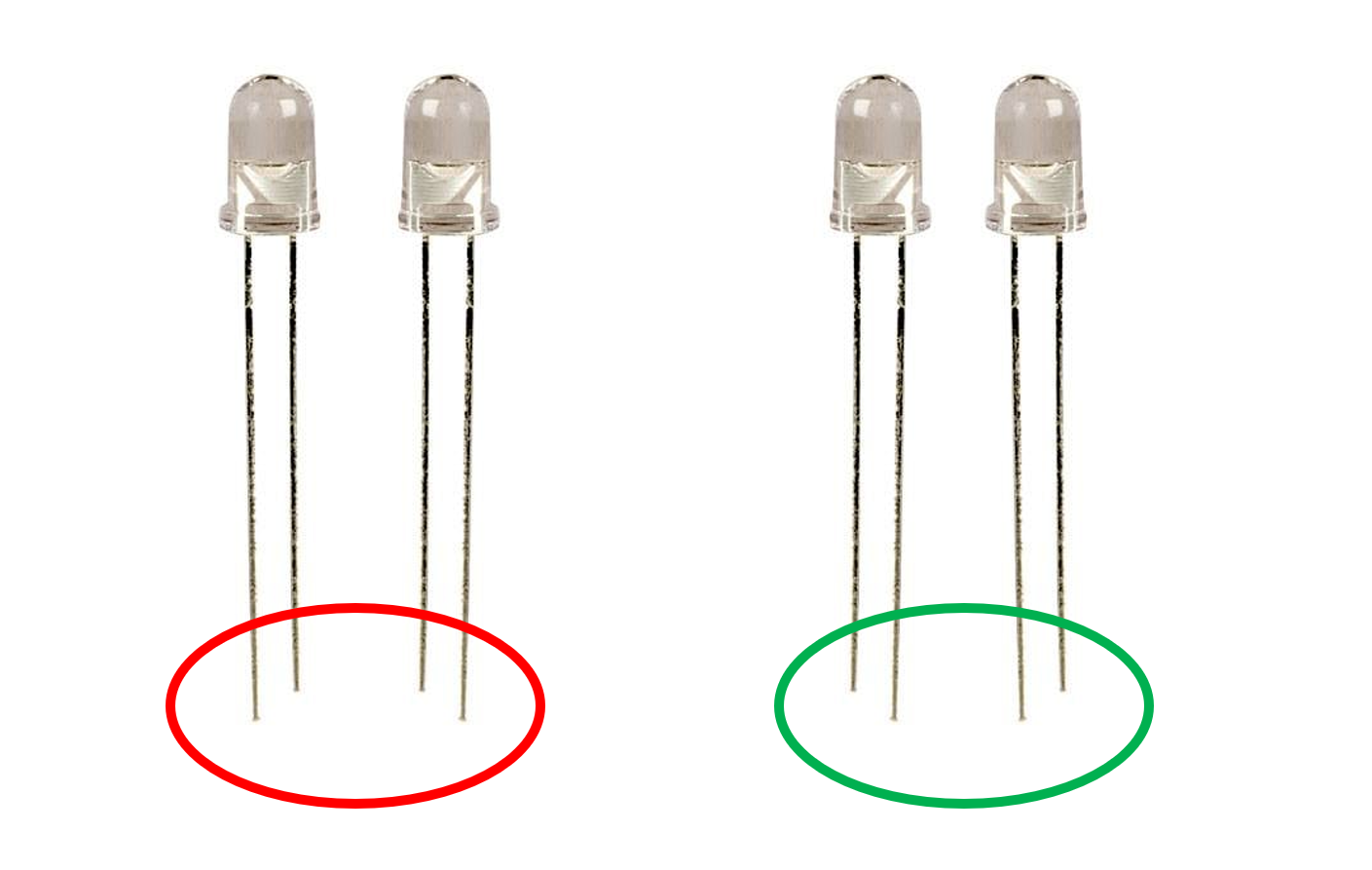

Baue die Schaltungen auf dem Steckbrett sorgfältig auf. Achte darauf, dass die Anschlüsse der Bauteile so in die Kontaktpunkte eingesteckt werden wie auf den Aufbauzeichnungen dargestellt. Die blanken Anschlussdrähte der Bauteile dürfen sich nicht berühren. Es ist wichtig, die Anschlussdrähte des Transistors nicht miteinander zu verwechseln. Beim Einbau von LED, Lichtschranke und Elkos musst du die Polarität beachten. Schalte den Escape-Controller erst ein, wenn du den Aufbau nochmals überprüft hast.
Escape-Controller
Eingeschaltet wird der Escape-Controller durch Betätigen des Tasters (ca. 1 Sekunde). Nachdem dieser losgelassen wird, zeigt die LED-Matrix zunächst die laufende Nummer des aktuellen Rätsels an. Ausgeschaltet wird der Escape-Controller durch erneutes Betätigen des Tasters. Die LED in der unteren rechten Ecke der Matrix leuchtet. Der Taster muss so lange gedrückt gehalten werden, bis sie erlischt.Bestand die Möglichkeit, die Lösung des Rätsels (in welcher Form auch immer) vom Escape-Controller abzulesen, startet der Controller nach erneutem Einschalten mit dem nächsten Tag.
Wird der Taster beim Ausschalten losgelassen, bevor die LED in der unteren rechten Ecke der Matrix erloschen ist, springt der Escape-Controller zum vorherigen Rätsels.
Wichtig ist, dass die Batterie immer im Batteriehalter verbleibt. Wird sie entfernt und erneut eingelegt, beginnt der Escape-Controller mit den Schaltungen und Versuchen wieder von vorne. In diesem Fall kann die manuelle Rätselauswahl des Controllers verwendet werden (siehe FAQ-Punkt Rätselauswahl).
Wenn gar nichts mehr geht
Die Schaltungen und die Firmware des Escape-Controllers wurden ausführlich getestet. Tatsächlich kann man nicht alle möglichen Fehlaufbauten von Schaltungen auf dem Steckbrett äußere Begleitumstände vorhersehen. Deshalb kann es passieren, dass der Escape-Controller in einen Zustand gerät, in dem er nicht mehr so funktioniert wie er soll. Entferne in diesem Fall alle Bauteile, und auch den Escape-Controller vom Steckbrett. Entnehme die Batterie (CR2032) aus dem Batteriehalter auf der Rückseite des Escape-Controllers.
Warte einige Sekunden bevor du sie erneut einlegst. Nach kurzem Betätigen des Tasters auf dem Escape-Controller startet dieser wieder mit Rätsel 2. Wie der Escape-Controller zum aktuellen Rätsel findet, ist unter Rätselauswahl beschrieben. Sollte sich der Escape-Controller nach einigen Sekunden selbstständig ausschalten, und nach erneutem Einschalten immer mit Rätsel 2 starten, ist das ein Hinweis darauf, dass die Batterie erschöpft ist.
Hier finden Sie wie man die Rästel auswählt
Hier finden Sie Lösungen und Hilfe für Rätsel 1
Hier finden Sie Lösungen und Hilfe für Rätsel 2
Hier finden Sie Lösungen und Hilfe für Rätsel 3
Hier finden Sie Lösungen und Hilfe für Rätsel 4
Hier finden Sie Lösungen und Hilfe für Rätsel 5
Hier finden Sie Lösungen und Hilfe für Rätsel 6
Hier finden Sie Lösungen und Hilfe für Rätsel 7
Hier finden Sie Lösungen und Hilfe für Rätsel 8
Hier finden Sie Lösungen und Hilfe für Rätsel 9
Hier finden Sie Lösungen und Hilfe für Rätsel 10
Porsche 911 Boxermotor
Exemplarisch für den FRANZIS Porsche 6-Zylinder-Boxermotor
TIPP: Zündkerzen testen
Es hat sich als sinnvoll erwiesen, die Funktion des Zündverteilers und der angefügten Zündkerzen (LEDs) zu testen, noch bevor sie im Motor eingebaut sind.
Die Funktion des Zündverteilers bei all unseren Motorbausätzen testet man, indem man den Stecker in den Batteriesockel einsteckt. Im Anschluss drückt man den Startknopf und dreht dann per Hand den kleinen Zapfen am unteren Ende des Zündverteilers so, dass im Inneren der Verteilerfinger die einzelnen Zündkerzen nacheinander durchschaltet und kurz zum Aufleuchten bringt.
(Kleiner Tipp: Nicht alle LEDs leuchten gleichzeitig auf. Denn bei einem echten Motor wie auch bei unseren Modellen zünden die Kerzen nacheinander, so wie die einzelnen Zylinder eben nacheinander Zündfunken brauchen.)
Leuchten die Zündkerzen gar nicht auf, ist sehr wahrscheinlich etwas an der Batteriebox defekt, im selteneren Fall ist der Verteiler selbst nicht in Ordnung.
In diesem Fall kontaktieren Sie uns bitte über unser Kontaktformular.
Lernpaket 4-Zylinder-Motor Bausatz
FRANZIS 4-Zylinder-Motor
TIPP: Zündkerzen testen
Es hat sich als sinnvoll erwiesen, die Funktion des Zündverteilers und der angefügten Zündkerzen (LEDs) zu testen, noch bevor sie im Motor eingebaut sind.
Die Funktion des Zündverteilers bei all unseren Motorbausätzen testet man, indem man den Stecker in den Batteriesockel einsteckt. Im Anschluss drückt man den Startknopf und dreht dann per Hand den kleinen Zapfen am unteren Ende des Zündverteilers so, dass im Inneren der Verteilerfinger die einzelnen Zündkerzen nacheinander durchschaltet und kurz zum Aufleuchten bringt.
(Kleiner Tipp: Nicht alle LEDs leuchten gleichzeitig auf. Denn bei einem echten Motor wie auch bei unseren Modellen zünden die Kerzen nacheinander, so wie die einzelnen Zylinder eben nacheinander Zündfunken brauchen.)
Leuchten die Zündkerzen gar nicht auf, ist sehr wahrscheinlich etwas an der Batteriebox defekt, im selteneren Fall ist der Verteiler selbst nicht in Ordnung.
In diesem Fall kontaktieren Sie uns bitte über unser Kontaktformular.
Stimmenverfremder
Ist das Gerät zusammengebaut, befinden sich Lautsprecher und Mikrofon dicht beieinander.
Gelangt Schall vom Lautsprecher zum Mikrofon, kommt es beim Betrieb zu unangenehmen lauten, pfeifenden Geräuschen (Rückkopplung). Das musst du unbedingt verhindern. Benutze dazu Papierservietten oder ein Papiertaschentuch.
Es ist absolut notwendig, dünnes, weiches Material zu verwenden. Nur so kann der Schall ausreichend absorbiert werden. Benutzt du Schreibpapier oder verzichtest ganz darauf, die Rückkopplung zu unterbinden, funktioniert der Stimmenverfremder nicht gut.
Servietten und Papiertaschentücher bestehen aus mehreren Lagen dünnen Papiers. Trenne die Lagen voneinander. Falte eine solche Lage so, dass du sie um die Platine wickeln kannst. Schiebe die Seiten des Papiers vorsichtig zwischen Platine und Schachtel. Fülle dann die Schachtel vollständig mit zerknüllten Einzellagen weiterer Servietten oder Papiertaschentücher.
Achte darauf, dass sich die Schachtel aber immer noch bequem schließen lässt.
